В этой статье мастер расскажет нам, как сделать недорогой звукосниматель для гитары. В качестве основного элемента он использует заднюю крышку от старых часов.
Конечно, существует множество различных стилей звукоснимателей, использующих разные технологии, но один из самых простых, сделан из пьезодисков. Пьезоэлектрические материалы представляют собой материалы, которые обладают способностью генерировать внутренний электрический заряд от приложенного механического напряжения. По сути это динамик наоборот. Практически любое электронное устройство, которое издает простые звуковые сигналы, скорее всего, будет иметь пьезодиск, создающий эти звуки. Что произойдет, если вызвать вибрацию пьезодиска? Результатом будет электричество на выходе, которое, через усилитель, можно транслировать на динамик.
Большинство пьезоэлементов размещено внутри различных звукопередающих или звукоснимающих устройств. На гитаре для звукосниматея нужно будет найти оптимальное место размещения.
Давайте посмотрим небольшое видео с демонстрацией работы звукоснимателя.
Инструменты и материалы:
-Старые наручные часы с металлической задней крышкой;
-Часовая отвертка;
-Паяльные принадлежности;
-Аудиокабель;
-Молоток;
-Наковальня;
-Медная проволока;
Шаг первый: сборка материалов
Первый шаг — найти сломанные часы. Часы обязательно должны быть с металлической задней крышкой, и они должны быть такими, которые издавали звуковой сигнал. Т.е. проигрывали мелодию, когда работали. Меньшие пьезоизлучатели дают лучший звук, чем большие, поэтому, если есть выбор, лучше выбрать часы меньшего размера.
Другая важная часть — это провод. Мастер использовал старые аудиокабели с 1/4-дюймовыми монофоническими гнездами. Провод должен быть экранирован.

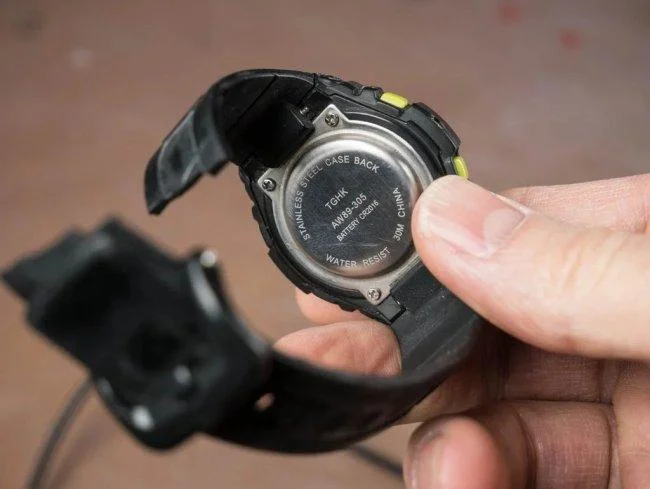

Шаг второй: разбираем часы
Дальше нужно снять заднюю крышку часов. Если к крышке приклеен белый или серебристый диск, это то что нужно.
Шаг третий: медный провод
Нержавеющая сталь — отличный материал для задней крышки часов, она прочная и не подвержена коррозии, как многие другие металлы. Но его плохо паять. Это плохо, потому что нужно получить электрический сигнал с обратной стороны пьезодиска, который прикреплен к задней части крышки. Мастер решил использовать для этих целей медную проволоку.
Диаметр проволоки должен быть таким, чтобы она проходила в отверстие от винта. Проволоку нужно просунуть в отверстие и обрезать так, чтобы она торчала с каждой стороны на миллиметр.
Дальше нужно расклепать проволоку с двух сторон.
Шаг четвертый: пайка
Теперь нужно припаять аудиокабель. К контакту пьезодиска нужно припаять центральный провод аудиокабеля, а к медной клепке припаивается медный экранирующий повод.

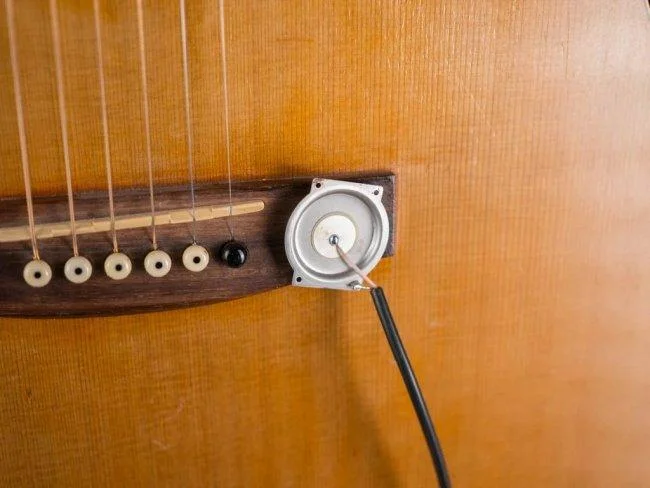

Все готово, осталось только закрепить звукосниматель. Мастер считает, что лучшее место установки звукоснимателя на гитаре — это подставка.
Весь процесс по изготовлению такого звукоснимателя и демонстрацию его работы можно посмотреть на видео.
